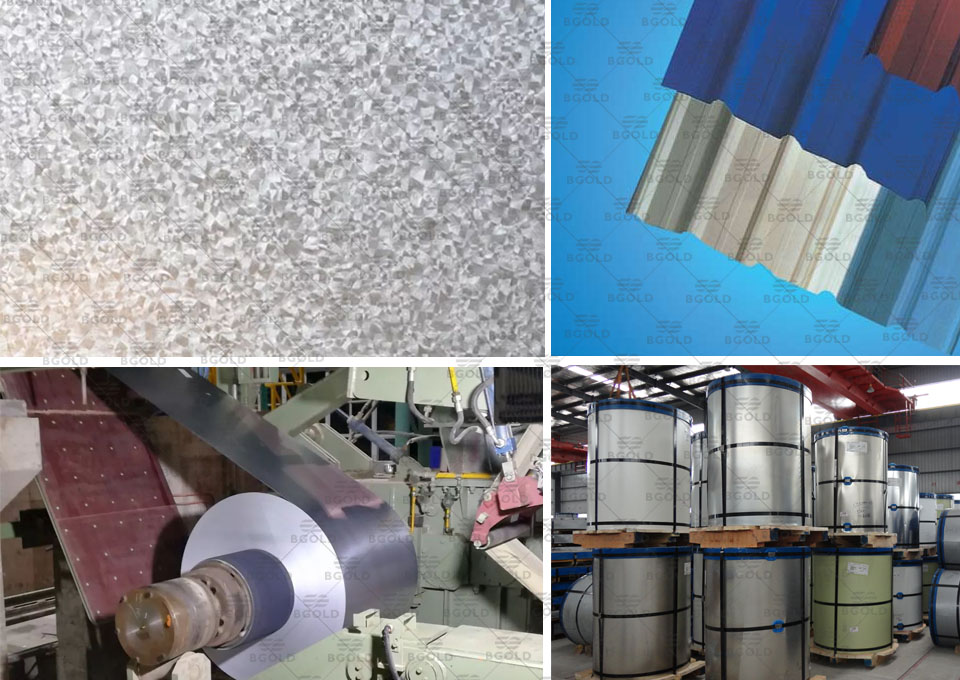

采用熱鍍鋁（lǚ）鋅鋼板（55％AI-Zn）作為彩塗基板，通常含鋁鋅量為150g/㎡；
產品特點
熱鍍（dù）鋁鋅板（bǎn）的耐蝕性是熱鍍（dù）鋅的2~5倍（bèi）；
高至490℃的溫度（dù）下連續或間接適用不會嚴重氧化或（huò）產生氧化鐵皮；
反射熱（rè）和光的能力是熱（rè）鍍鋅（xīn）鋼板的2倍，反射率大（dà）於0.75是節能的理（lǐ）想建（jiàn）築（zhù）材料；
|
注：至於鍍層（céng）選擇熱（rè）鍍純鋅還是熱鍍鋁鋅，則主要取決於適用環境的酸堿度。純鋅在堿性介質中的表現優於鋁鋅合金，在酸性介質（zhì）中（zhōng）的表（biǎo）現則相反。因此，推薦相對酸性環境中（zhōng）采用鍍鋁鋅彩塗，相對堿性環境則采用熱鍍純（chún）鋅彩塗，根據使用經驗，濕的木材、混凝土等不要長時間接觸鍍鋁鋅基板。 |
鍍（dù）層重量
熱鍍鋁鋅基板鍍層厚度：30-90g/m2 (單麵)。
熱鍍鋅基板鋅層厚度：50-140g/m2 (單麵)。
基板及適（shì）用（yòng）
鍍鋁鋅基板（bǎn）：耐（nài）蝕性（xìng）優異，主要適用（yòng）於（yú）建築外板。
熱鍍鋅基（jī）板：耐蝕性（xìng）優良，較適用於建築外板，也可用於建築內板和部分家電用鋼。
| 基板類型 | 一般用 | 衝壓用 | 深衝壓用 | 結構用 |
|---|---|---|---|---|
| 熱鍍鋁鋅 | TDC51D+AZ | TDC52D+AZ | TDC53D+AZ、TDC54D+AZ |
TS250GD+AZ、TS300GD+AZ、 TS350GD+AZ、TS550GD+AZ |
| 熱鍍鋅 | TDC51D+Z | TDC52D+Z | TDC53D+Z、TDC54D+Z | TS280GD+Z、TS350GD+Z、TS550GD+Z |
鍍鋁（lǚ）鋅基板彩（cǎi）塗產品力學性能
| 牌號 | 拉伸試驗a,b,c,d | ||
|---|---|---|---|
|
屈服強度
MPa
|
抗拉強度
MPa
|
斷後伸長率 A 80mm
% 不小於
|
|
| DC51D+AZ | - | 270～500 | 22 |
| DC52D+AZ | 140～300 | 270～420 | 26 |
| DC53D+AZ | 140～260 | 270～380 | 30 |
| DC54D+AZ | 120～220 | 260～350 | 36 |
a 當屈服現象不明顯時采用RP0.2 ，否則采用ReH。
b 當拉伸試驗試樣為GB/T 228中的P6試樣，試樣方（fāng）向（xiàng）為橫向樣。
c 當產品公稱厚度大於0.50mm，但小於等於0.70mm時，斷後伸長率（lǜ）允許下降（jiàng）2個單位；當產品公稱厚度不大於0.50mm時，斷後伸長率允許下降4個單位。
| 牌號 | 拉伸試驗a,b,c,d | |||
|---|---|---|---|---|
|
屈服強度 MPa |
抗拉（lā）強度
MPa
|
斷後伸長率
% 不小於
|
||
| A 80mm | (L0 =50mm,b=25mm) | |||
| S250GD+AZ d | 250 | 330 | 19 | - |
| S300GD+AZ d | 300 | 380 | 18 | - |
| S350GD+AZ d | 350 | 420 | 16 | - |
| S550GD+AZ e,f | 550 | 550 | - | 2 |
a 拉伸試驗試樣為（wéi）縱向樣。 b 當屈服現象不明顯時采用RP0.2 ，否則采用ReH。
c 當（dāng）產品公稱厚度不大於（yú）0.70mm,斷後伸長率允（yǔn）許下降2個單位（wèi）。
d 試樣為（wéi）GB/T 228中的P6試樣（yàng）。
e 試樣（yàng）為GB/T 228中的P14試樣。
f 對於牌號為S550GD+AZ的產品。當產品的厚度不大於0.7mm時，由於厚度減薄效應，導致伸長率過低，以致無法測得到屈服強度。此時，屈服強（qiáng）度用（yòng）抗拉強度代替。
注：本網（wǎng）站數據部分來源寶鋼彩塗板企業標準BQB/440 -2014 ，寶鋼彩塗板產品手（shǒu）冊，及工程案例。
