產品介紹
寶鋼熱鍍鋅（xīn）基（jī）板原料由寶（bǎo）鋼股（gǔ）份冷熱軋生產線提供，從而保證了原料的（de）化學成分的穩定、鋼質的純淨（jìng）以及優良的尺寸精度（dù）。
產品特點
寶鋼熱鍍鋅產線具（jù）有良好的在線鍍層厚度控製設備及各（gè）關鍵工序的質量控製手段（duàn），保證產品具有（yǒu）良好的鍍（dù）層控製精度（dù）、出色的塗附性能、焊（hàn）接性能。
| 項目 | 特征 | |||||
| 鍍層種類 | 純鋅 | |||||
| 鋅鐵合（hé）金 | ||||||
| 表麵結構 | 零鋅花（huā）（鍍層不含鉛） | |||||
| 小鋅花 | ||||||
| 鍍層形式（shì） | 純鋅等厚鍍層40/40-225/225 g/m2 | |||||
| 純鋅差厚鍍層30-150（每麵）g/m2 | ||||||
| 鋅鐵合（hé）金鍍層（等厚）30/30-90/90g/m2 | ||||||
| 尺（chǐ）寸（cùn）範圍 | 冷軋基板：厚度為0.3-3.0mm | |||||
| 寬度為800-1830mm | ||||||
| 熱軋基板：厚度為1.8-2.8mm | ||||||
| 寬度為900-1500mm | ||||||
| 鋼種 | 衝壓用鋼：一般用、衝壓用、深（shēn）衝用、超深衝用、特超深衝用（yòng） | |||||
| 結構用鋼（gāng）：220-550MPa（屈服強度） | ||||||
| 冷成型用高強度鋼：180-420MPa（屈服強度） | ||||||

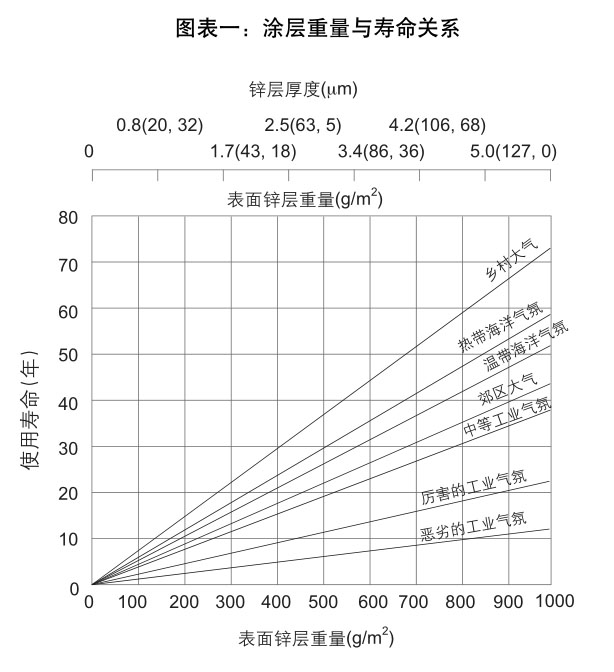

鍍層及重量
熱鍍鋅基板鋅層厚度（dù）：120-280g/m2 (雙麵（miàn）)。
基板及適用
鍍鋁鋅基板：耐蝕性優異，主要適用於建築外板。
熱鍍鋅基板：耐蝕性優良，較適用於建築外板，也可用於建築內板和部分家電用鋼（gāng）。
| 基板類型 | 一般用 | 衝壓用 | 深衝壓用 | 結（jié）構用 |
|---|---|---|---|---|
| 熱鍍鋁鋅 | TDC51D+AZ | TDC52D+AZ | TDC53D+AZ、TDC54D+AZ |
TS250GD+AZ、TS300GD+AZ、
TS350GD+AZ、TS550GD+AZ
|
| 熱鍍鋅 | TDC51D+Z | TDC52D+Z | TDC53D+Z、TDC54D+Z | TS280GD+Z、TS350GD+Z、TS550GD+Z |
力學性能
| 牌號 | 拉伸試驗a,b,c,d | |||
|---|---|---|---|---|
|
屈服強度
MPa
|
抗拉強度
MPa
|
斷（duàn）後伸長（zhǎng）率
% 不小於
|
||
| A 80mm | (L0 =50mm,b=25mm) | |||
| S250GD+AZ d | 250 | 330 | 19 | - |
| S300GD+AZ d | 300 | 380 | 18 | - |
| S350GD+AZ d | 350 | 420 | 16 | - |
| S550GD+AZ e,f | 550 | 550 | - | 2 |
b 試樣為GB/T 228中的P6試樣，試（shì）樣（yàng）方向（xiàng）為（wéi）橫向。
c 當產品公稱厚度大於（yú）0.50mm，但小於等於0.70mm時（shí），斷後伸長（zhǎng）率允許下降2%；當產品公稱厚（hòu）度不大於0.50mm時，斷後伸長率允許下降4%。
| 牌號 | 力學性能（néng） a,b,c,d | ||
|---|---|---|---|
|
屈服強度 MPa
不小於
|
抗拉強（qiáng）度
MPa
不小於
|
斷後伸（shēn）長率 A80mm
% 不小於
|
|
| S220GD+Z | 220 | 300 | 20 |
| S250GD+Z | 250 | 330 | 19 |
| S280GD+Z | 280 | 360 | 18 |
| S320GD+Z | 320 | 390 | 17 |
| S350GD+Z | 350 | 420 | 16 |
a 無明顯屈服時采（cǎi）用RP0.2 ，否則采用ReH。
b 除S550GD+Z外，其他牌號的抗拉強度可要（yào）求140 MPa的範圍值。
c 試樣為GB/T 228中的P6試樣，試樣方向為縱向。
d 當產品公稱厚度大於0.50mm，但小於等於0.70mm時，斷後伸長率允許下（xià）降2%；當產品公稱厚（hòu）度（dù）不（bú）大於0.50mm時，斷後伸長率允許下降4%。
注：本網站數據部分來源寶鋼彩塗板企業（yè）標準BQB/440 -2014 ，寶（bǎo）鋼彩（cǎi）塗板產品手（shǒu）冊，及工程案例。
