彩色塗層（céng）鋼板材料的選擇

材料（liào）的選（xuǎn）擇過程（chéng）中，主要影響材（cái）料（liào）使用（yòng）壽（shòu）命的，除了上篇提到的外部環境影（yǐng）響還有材料本身的塗層、鍍層、鋼（gāng）種的影響以及使用方法的影響。本篇將為大家帶來塗層對使用壽命影響的詳（xiáng）細剖析（xī），下麵一起（qǐ）來看看吧。

塗層（céng）概述

　　對塗層的選擇要考慮的要素很多，它（tā）主（zhǔ）要包括（kuò）塗層種類（lèi）、塗層厚度、塗層顏色和塗層光澤度。另外，有時侯還（hái）要考（kǎo）慮（lǜ）塗層的底漆和背麵塗層的要求。目前用於彩（cǎi）色塗層鋼板的（de）塗料種類有聚酯塗層（PE）、氟碳塗層（PVDF）、矽改性（xìng）塗層（SMP）、高耐（nài）侯塗（tú）層（HDP）、丙（bǐng）稀酸塗層、聚氨脂塗層（PU）、塑料（liào）溶膠塗層（PVC）等。

常（cháng）見塗層種類

1.聚酯PE

PE塗料對於（yú）材質有良好的附著性，彩塗鋼板易於加工成型，價廉且產品多，顏色和光澤的選擇餘地大（dà）。聚酯塗料對耐（nài）紫外光性與塗膜耐粉化性，並不理想，因此PE塗料的使用仍需受到一些限製，一般用在空氣汙染不嚴重（chóng）的地區或需多次成型加工的產品。
顏色：海藍、白（bái）灰等；
塗料品種：聚酯
寶鋼股份黃（huáng）石公司代表項目名稱：旺旺集團湖南（nán）大旺食品項（xiàng）目
2.矽（guī）改性聚酯（SMP,Silicone Mobified Polyester)

由於聚酯含（hán）有活性基-OH/-COOH，極（jí）易和其它高分子化和物反應，為改良PE的耐陽（yáng）光性與（yǔ）粉化性（xìng），以色（sè）澤保持性與耐熱（rè）性優的Silicone樹（shù）脂作變性反應，和PE的（de）變性比可於5%—50%之（zhī）間，SMP提供（gòng）鋼板更好的持久性，其防（fáng）蝕（shí）年限可長達10-12年，當然其價格也比較PE為高，但（dàn）因Silicone樹脂對（duì）材質的附著性和加工成型性並不理想，因（yīn）此SMP彩塗鋼板並不適用於需多次成型加工的場合，大部分用（yòng）於建築屋頂及（jí）外牆。
顏色：白灰、寶鋼白等；
塗料品種：高（gāo）耐候、矽改性彩塗
寶鋼股份黃石公司代表項目名稱：沙鋼鋼鐵廠項目
3.高（gāo）耐侯（hóu）聚酯(HDP、High durable Polyster)

對於PE和SMP的缺點，英國HYDRO公（gōng）司（現（xiàn）被BASF收購）、瑞典的BECKER等在2000年初（chū）其開發出可達到PVDF塗層（céng）60-80%耐（nài）候性HDP聚酯塗料，且優於普通的矽改性（xìng）聚酯（zhǐ）塗料，其戶外耐候性（xìng）達到15年。高耐候聚（jù）酯樹脂在合成時采用含環（huán）己烷結構（gòu）的單體，來達到樹脂的柔韌（rèn）性、耐（nài）候性（xìng）和成本（běn）的平衡，采用不含（hán）芳香族的多元醇（chún）和多元（yuán）酸來減少樹脂對UV光線的吸收（shōu），達到塗料的高（gāo）耐候性能。塗料配方中加入紫外線吸收劑和位阻胺（HALS）提（tí）高漆膜（mó）耐候（hòu）性能。高耐候（hòu）聚酯卷（juàn）材塗料在國外已被市場認可，該塗料（liào）性價比十（shí）分突出。
顏（yán）色：寶鋼銀、白灰等；
塗料品種：聚（jù）酯、高耐候
寶鋼股份黃石公司（sī）代表（biǎo）項目名稱：荊門獵豹新能源（yuán）汽車項目
4.PVC 塑料溶（róng）膠（PVC Plastisol）

PVC樹脂有很好的耐水（shuǐ）性和耐化學藥品性（xìng），一（yī）般以高固形份塗裝，其塗裝（zhuāng）厚度（dù）於l00-300μm之間（jiān），能提供平滑的PVC塗膜或輕壓花處理作壓花塗膜;由於PVC塗膜為熱可塑性樹脂（zhī），具有高膜厚，能（néng）提供鋼板良好的保護。但PVC耐熱性較弱。在早期在（zài）歐洲使用較多，由於其（qí）環保屬性（xìng）相（xiàng）對較差，目前使用越來越少。

5.氟碳（tàn）PVDF

6.聚氨酯

近年所開發的一個（gè）麵漆新品種，綜合性能優異，價格昂貴，正在推（tuī）廣中。

7.丙稀酸（suān）樹脂

目前還有很多（duō）功能性彩塗鋼板，如抗菌彩塗、抗靜電（diàn）彩塗、隔熱彩塗、自潔彩塗、網紋彩塗、鋁鎂錳彩塗、畜（chù）牧業彩塗等。這些產品的開發是以滿足用戶特殊（shū）需求（qiú）為目（mù）的，但是有時侯不能兼顧彩塗產品其他性能。因此，用戶選擇功能性彩塗鋼板時（shí）一定要對應自己的真正需求。

圖 不同塗層（céng）的性能比較表

對底漆的選擇來說，最重要的因素有兩（liǎng）條，其（qí）一考慮底漆和麵漆以及基板的附著力，其二就是底漆提供塗層大（dà）部分的耐腐蝕性能。從這（zhè）個角度看，環氧（yǎng）樹脂是不二選擇。如果考慮柔韌性、考慮耐紫外線的話，也（yě）可以選擇聚氨脂底漆。

對背麵塗層來說，最正確的   選擇就是如果彩塗鋼（gāng）板使用狀態是（shì）單（dān）板的話，選（xuǎn）擇兩層結構，即一層背麵底漆，一層背（bèi）麵麵（miàn）漆（qī）。底漆和正麵相同品種，麵漆選擇一層淺顏色（如白色）的聚酯。如果彩塗鋼（gāng）板使用狀態（tài）是複合（hé）或夾心板的話，背麵塗上（shàng）一層粘接性（xìng）和耐蝕（shí）性都優秀（xiù）的環（huán）氧樹脂就（jiù）行（háng）。

塗（tú）層光澤度選擇

?光澤度高低不屬（shǔ）於塗層性能指標，和顏色一樣，它隻（zhī）是一個表征。事實上，塗料（塗層）比較容易做到高光澤。但是，高光澤表麵刺眼白天對陽光的（de）高反射率會引起光（guāng）汙染（很多（duō）現在不采用玻璃幕牆就是因（yīn）為光汙染（rǎn）），另外，高光澤（zé）表麵摩擦係數小（xiǎo），容易打滑，在屋（wū）頂施工時，容易帶來安全隱患；彩塗鋼板在室外使用時的（de）老化首先表示的（de）就是失光，若需維修時，新舊鋼板之間極易（yì）分辨，造成外觀不良；背麵漆若是高光澤則室內有燈光時易產生光暈（yūn）而造成人員視覺疲勞。因此，正常情況下建築用彩塗鋼板都采用中低光澤度(30-40度)。

塗（tú）層厚度選擇（zé）

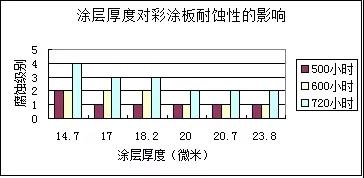

從微觀上（shàng）講、塗層是（shì）多空的（de）組織。空氣中的水、腐蝕介質（氯離子等）就（jiù）會通過（guò）塗層的（de）薄弱部（bù）分侵入，造成膜下腐蝕，進而塗層起（qǐ）泡並剝落。另外，即使（shǐ）同樣塗層厚度，二次塗層要比（bǐ）一次塗層致密。根（gēn）據國外報道和相關腐（fǔ）蝕試驗結果，正麵塗層20μm以上才（cái）能有效的防止腐（fǔ）蝕介質的侵入，由於底漆和麵漆的防腐蝕機理不同，不僅要規定總膜厚，還（hái）有分（fèn）別要求底漆（》5μm）和麵漆（》15μm）的厚度，隻有這樣，才能保證彩塗鋼板（bǎn）不同部（bù）位的耐蝕性是均衡的。
PVDF類產品要求的塗膜更厚。因為要提供更長的（de）使用年（nián）限保（bǎo）證。對背麵塗層的要求（qiú）視用（yòng）途而定，夾芯板隻要求（qiú）有一層（céng）可粘結的底漆。而成型（xíng）鋼板由（yóu）於室內腐蝕環境因此也要求塗兩層。厚度至少10μm以上。

塗（tú）層顏色（sè）選擇

對顏色的（de）選擇（zé）主要是（shì）考慮與周圍環境（jìng）的匹配和業主的愛好，但從（cóng）使用技術角度講淺（qiǎn）顏色塗料的顏料選擇餘地大，可（kě）選擇耐久性優越的無機塗料（如鈦白粉等），而且塗料的熱反射能（néng）力強（反射係數達到深色（sè）塗料（liào）的一倍）夏季塗層本身的溫度相對就低，這對塗層壽命延長是有益的。另外，即使塗層變色或粉化，淺顏色塗膜變化後與原顏色的反差小，對外（wài）觀的影響就不大（dà）。而深顏色（sè）（尤其是比較鮮豔的顏色）采（cǎi）用有機顏色的居多，遇紫外線照射容易褪色，最短的3個月就變顏色。
據相關試驗資料表明，在夏季中午外界溫度最高時，白色表麵比藍色表（biǎo）麵溫度低10度（dù），比黑色表麵低19度。不同（tóng）顏色對太陽光的反射能力是不同（tóng）的。下表列出不（bú）同顏色的反射能力（lì）

對於彩色塗層鋼板（bǎn）來說，通常（cháng）塗層和鋼（gāng）板的受熱膨脹率不同，尤其是金屬基板和有機塗（tú）層的線膨脹係數差別較大，當環境溫（wēn）度（dù）發生變化時，基（jī）板和塗層（céng）結（jié）合界麵就會（huì）發生膨脹或收縮應力（lì），如果（guǒ）不能適當釋放就會發生塗層龜裂。

寶鋼在海南做過同一塗料品種，同一（yī）塗料供應商，不同（tóng）顏色的（de）8年暴曬試驗，結果也證實了淺顏色塗料變色小。 下表為不同顏（yán）色暴曬試驗比（bǐ）對

另外，在這裏要說明兩點目前國（guó）內市（shì）場上的選擇誤區： 其一就是國內目前存（cún）在大量白色底漆。采用白色底漆的目的就（jiù）是可以減少麵漆的厚度，因為正常建築用耐腐蝕底（dǐ）漆是黃綠色（sè）的（因此有鉻酸鍶顏料），必須有足夠的麵漆厚度才能有好的（de）遮蓋力。這樣，對耐腐蝕性是很危險的（de），首先底漆（qī）耐腐蝕性差，再者麵（miàn）漆大（dà）大減薄，不足10微米。這樣的彩塗鋼板看上去光鮮，用不了（le）兩年就會（huì）在不（bú）同地方產生腐蝕（切口、折彎加工處、膜下等）。
其二就（jiù）是建築工程用彩塗鋼板同一工程采用不同廠（chǎng）商、不同批次的彩塗鋼板，在施（shī）工中看似顏色一致，但經過（guò）幾年的太陽光照射後，不同塗層不（bú）同廠商的顏色變化趨勢不同，導致產生嚴重的色差（chà），這樣的（de）例子實在太多了（le）。即（jí）使同一供應商的產品，也強烈建議同一工程一次訂貨，因為不同批號有可能采（cǎi）用不（bú）同（tóng）塗料供應商的（de）產品（pǐn），增加了色差產生（shēng）的可能性。
