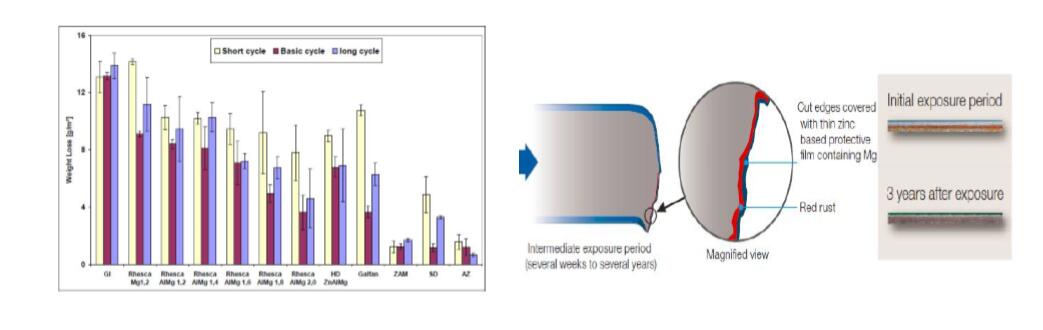

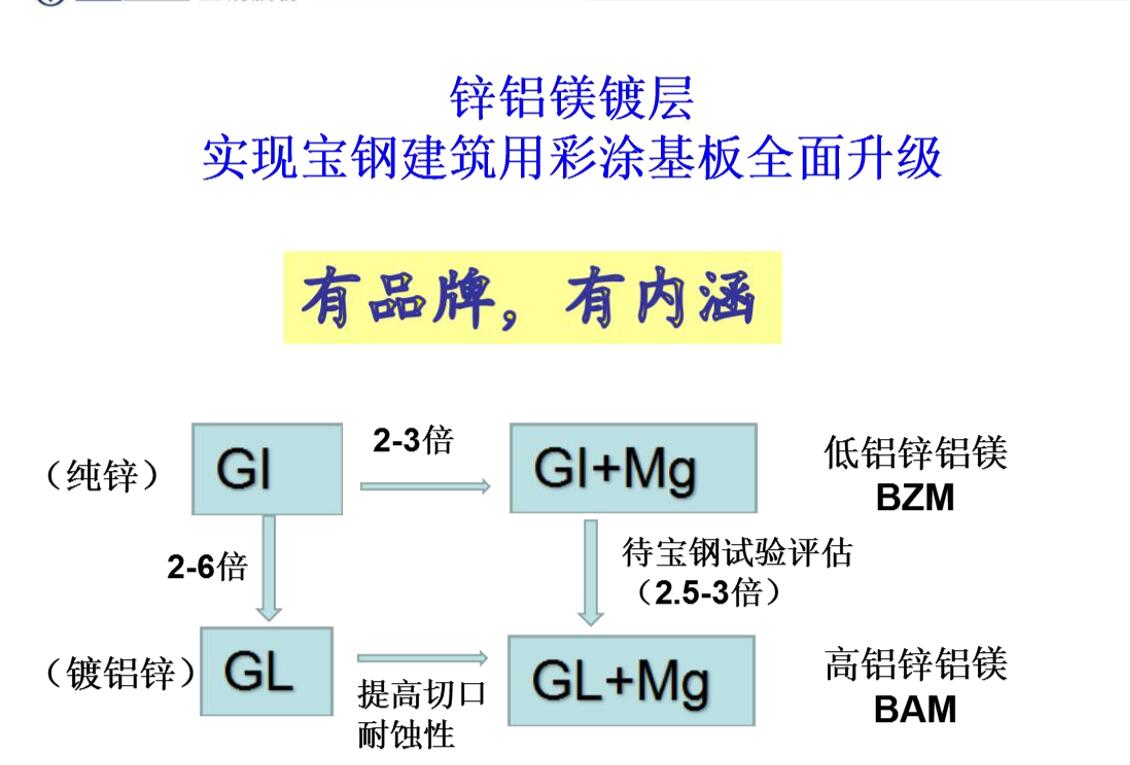

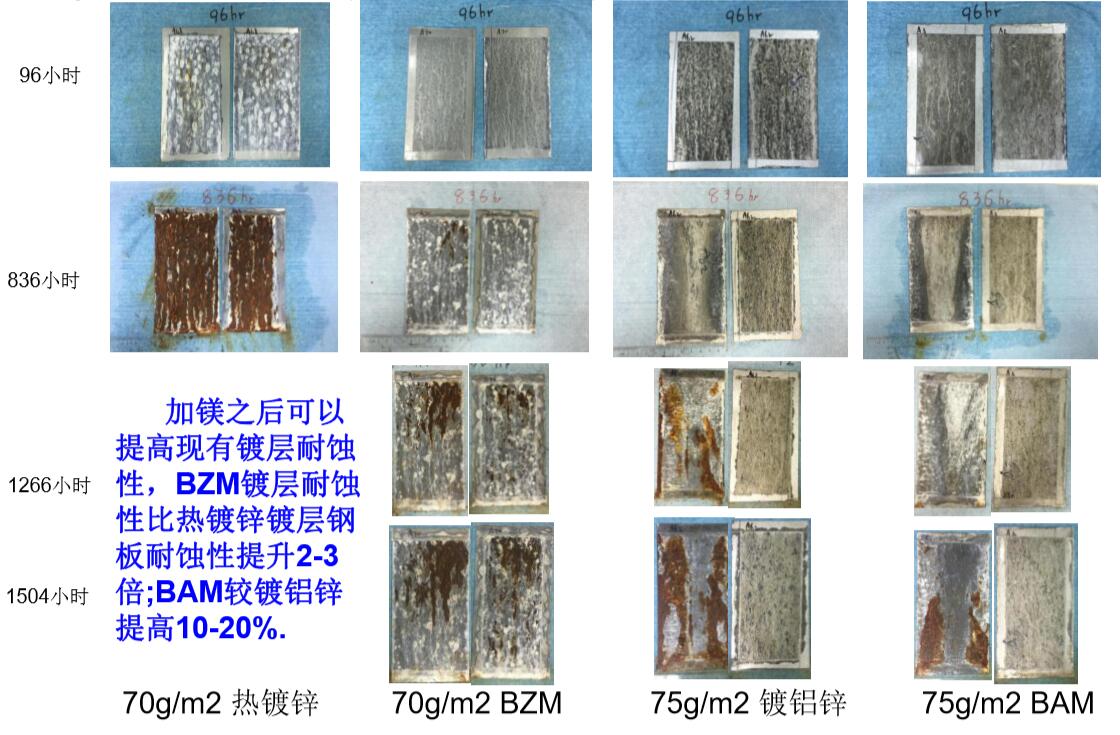

最大的優點是耐蝕性，公（gōng）開的實（shí）驗室加速實驗（yàn）、戶外暴露實驗等結果表明，一定範圍（wéi）內Al、Mg含量增加會（huì）提高耐蝕性幾倍到十幾倍.

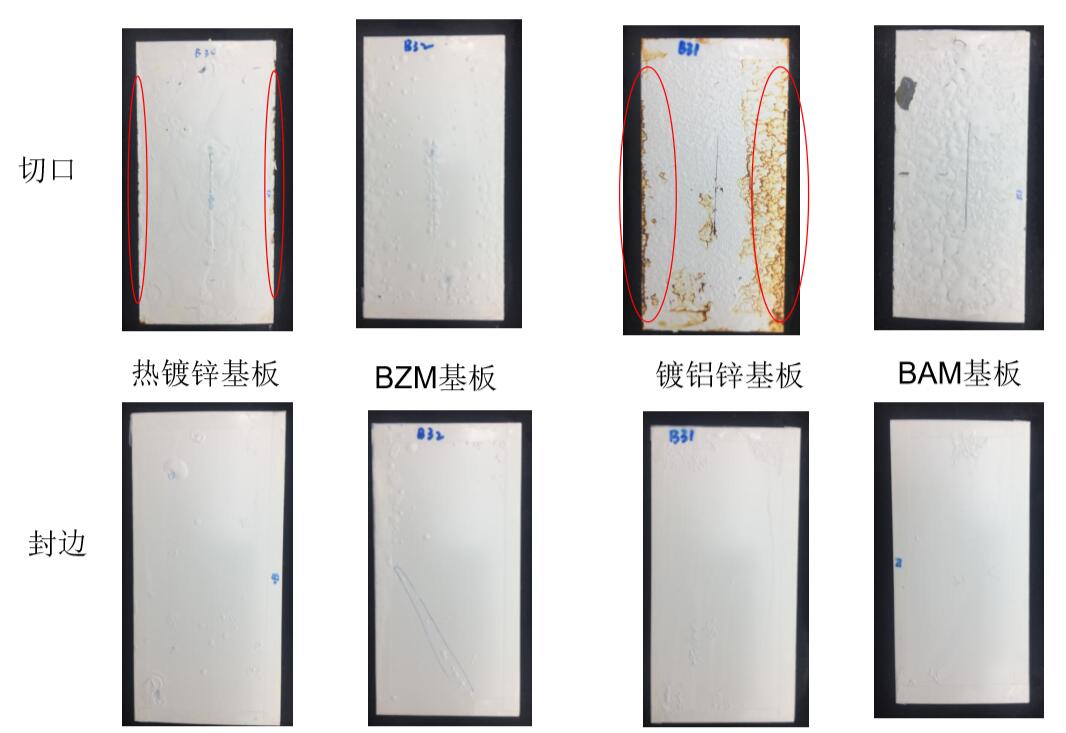

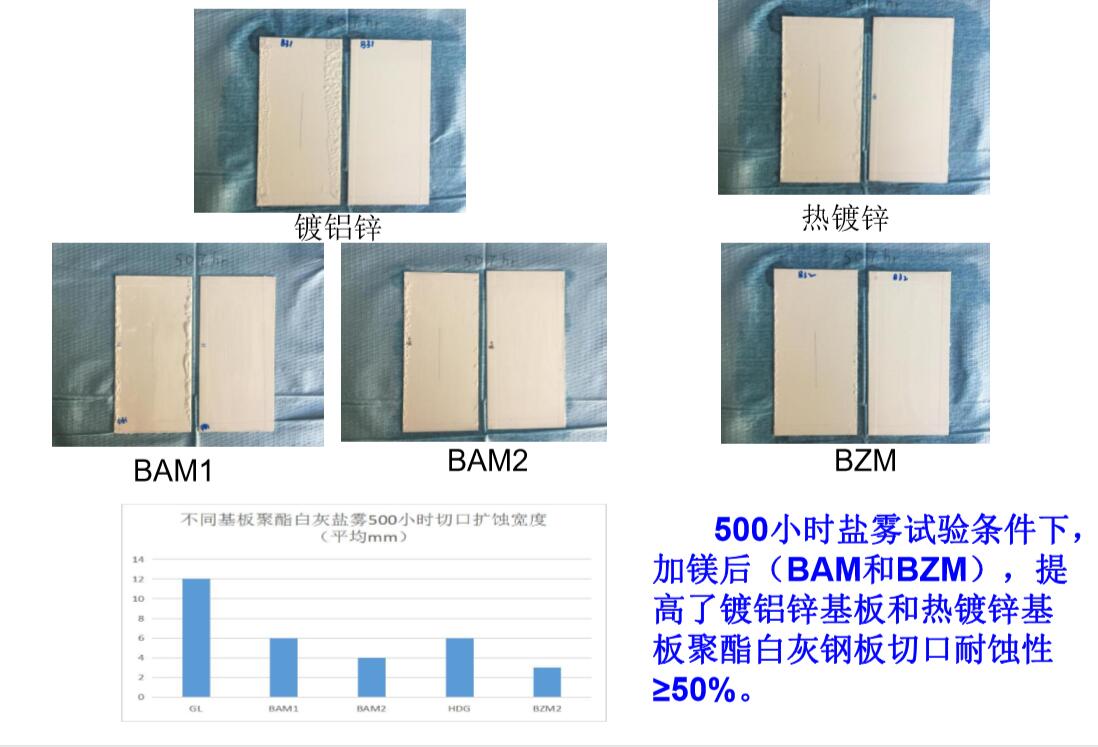

加Mg之後的另一大優點（diǎn）是鋼板的切邊耐蝕性提高，含Mg的Zn基腐蝕產物會覆蓋在切口表麵，從而對切口形成保護。

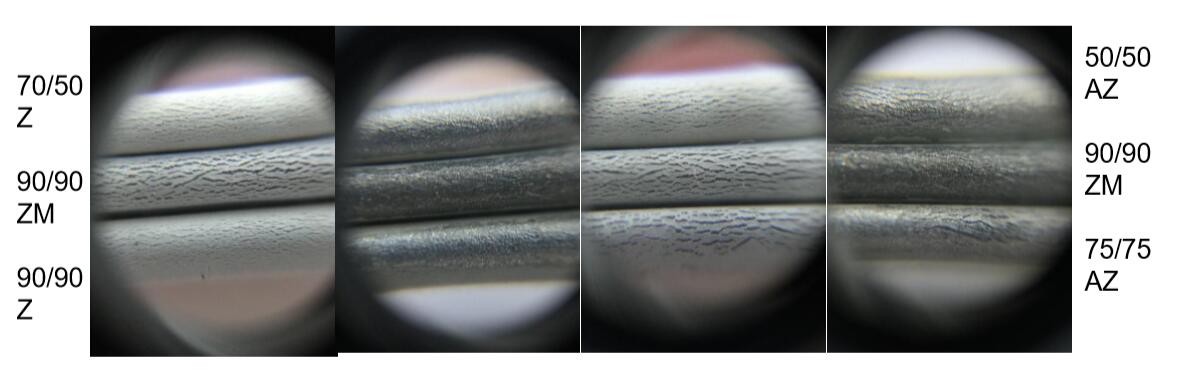

1.與現有（yǒu）熱鍍鋅基板建築彩塗相比，BZM鍍層（céng）基板塗層裂紋明顯，但是鍍層裂紋與熱鍍鋅基板一致
2.與現有鍍鋁鋅基板建築彩塗相比，塗層裂紋基本一致，但是鍍鋁鋅鍍層裂紋（wén）比BZM鍍層明顯。

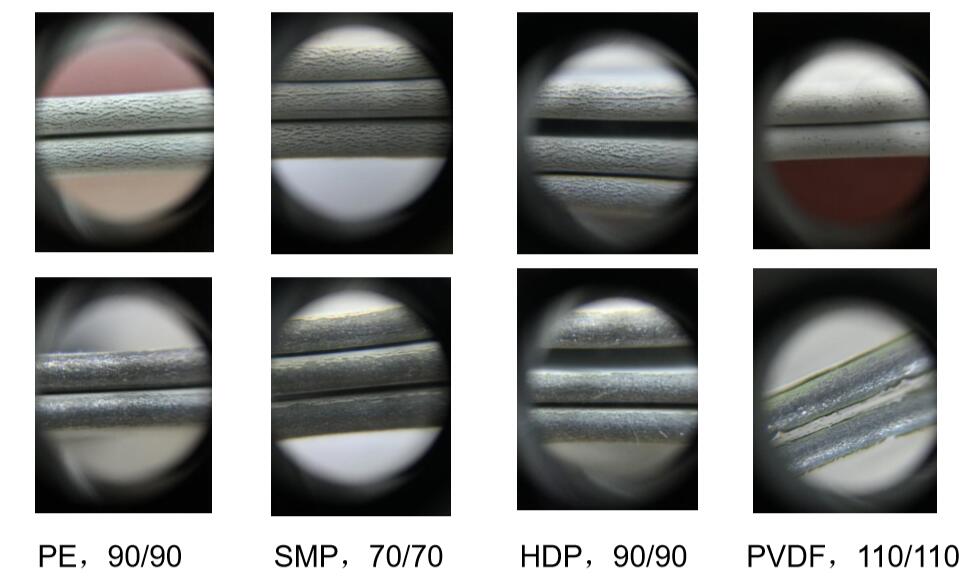

1. CQ級別三種鍍（dù）層成份不同鍍層重量，鍍層裂紋均可見，裂紋程（chéng）度一致；
2. 塗（tú）層品種不同，塗層裂紋程度不同。

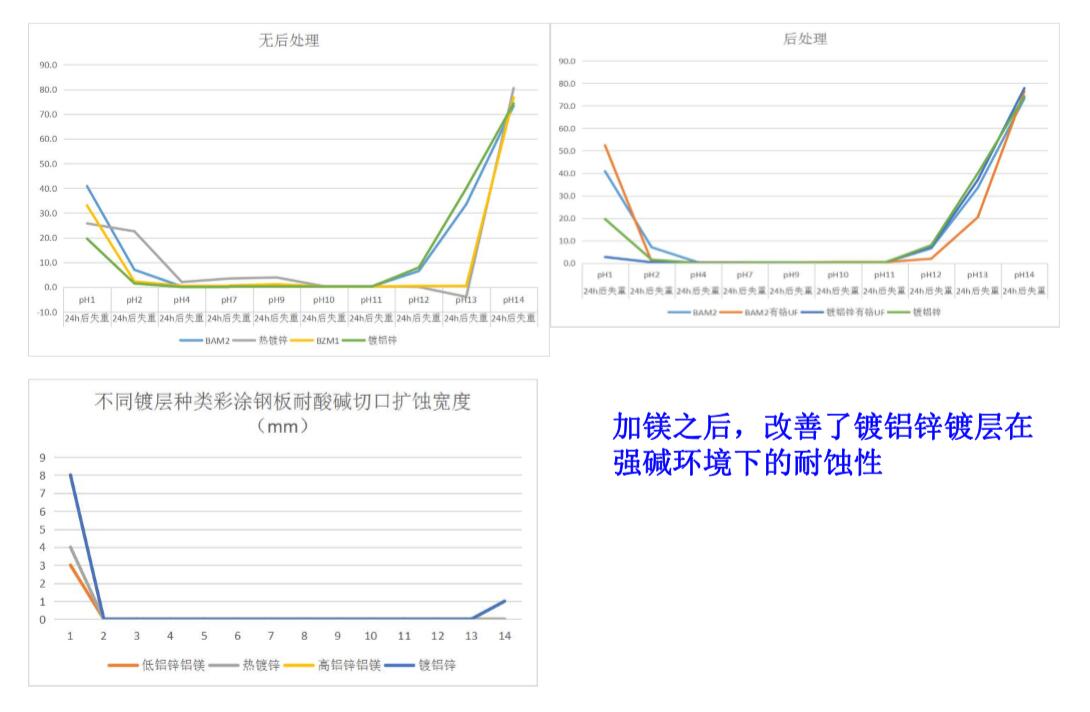

耐酸堿性能評估
