產品名稱：JQ係列齒輪箱傳動鏈測量儀 |
||||||||||
| 產品介紹： | |||||||||||

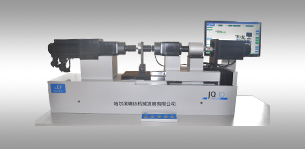

| JQ係列齒輪箱傳動鏈測量儀是針對精密齒輪箱整體傳動綜合性能進行檢測的新型量儀，儀器由主動箱（精密回轉軸係、精密光柵、驅動伺服電機），被動箱（精密回轉軸係、精密光柵、可控阻尼加載器），支撐體（按用戶箱體進行設計，包括減速機安裝，主被動箱同軸方向調整等部件），精達通用光柵數據采集電箱，計算機，打印機等部件。 可精密檢測齒輪箱傳動誤差，回程間隙誤差，並可通過改變阻尼大小檢測各種負載下的動態傳動誤差，進行各種數字分析。 | |||||||||||
技術特點： |
|||||||||||
1、水平平行式結構布局。
2、裝夾方式采用：輸入輸出軸直聯，法蘭板浮動防轉聯接。
3、通過剛性聯軸節連接主動箱，被測減速器，被動箱，
4、驅動電機驅動采用交流伺服係統，加載器采用交流伺服電機力矩模式，通過動態扭力傳感器，監測實際扭矩，並調節到正確的阻尼值通過運動控製係統完成測量控製、數字式高精度光柵進行誤差檢測，實現誤差項目的全自動測量。
5、WINDOWS 7係統下的全新測量軟件，可輸入減速器的減速比，負載阻尼等參數並自動保存。
6、可設定檢測正轉角度傳遞誤差，反轉角度傳遞誤差，回程間隙誤差，抗扭剛性等功能。
7、通過軟件修正旋轉軸係，聯軸節，連接軸等測量係統自身的剛性誤差。
8、檢測結果數據由計算機顯示，儲存，並可打印出測量結果報告單。
|
|||||||||||
| 儀器參數： | |||||||||||
|
|||||||||||
| 儀器測量功能及測量軟件： | |||||||||||
1. 正轉傳動誤差（曲線及數值方式表示） 2. 反轉傳動誤差（曲線及數值方式表示） 3. 整轉回程誤差（曲線及數值方式表示） |
|||||||||||
 |
|
|
|
|
|
|
