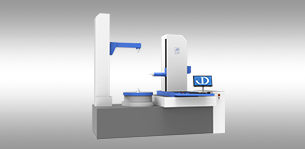

產品名稱：JL係列齒輪測量中心 |
|||||||||||||||||||||||||||||||||
| 產品介紹： | ||||||||||||||||||||||||||||||||||
| JL係列齒輪測量中心是在JA係列齒輪測量中心成熟技術的基礎上,為滿足風電、礦山、交通船舶等重工業行業，對直徑超過1.5米的大規格、高精度磨齒齒輪進行脫機檢測的需求，最新開發完成的大規格高端齒輪量儀。該係列量儀可測齒輪最大直徑達3米，回轉工作台最大承重達25噸，是國內目前最大規格的電子展成式齒輪測量高端量儀。 JL係列齒輪測量中心以精達“三軸聯動漸開線展成”技術為基礎，可大大縮短儀器切向坐標行程。考慮到被測齒輪的重量，主軸承載與儀器“分離”設計，可避免重型齒輪安裝對儀器基礎精度的變形影響。針對超大齒輪測量主軸承載驅動的關鍵技術，通過國內合作開發的方式,得到了主軸精密回轉軸係高精度、高承載、低阻尼的完美解決，結合天美影视公司多年積累的齒輪測量技術,力爭在超大規格齒輪測量領域取得突破。 JL（S）係列齒輪測量中心是在以往齒輪測量中心的基礎上,去除儀器上頂尖立柱部分，重點解決大直徑盤類外齒輪和大直徑大齒寬內齒輪的測量，工件調整更方便，配置更合理，成本更降低。 | ||||||||||||||||||||||||||||||||||
技術特點： |
||||||||||||||||||||||||||||||||||
1.高精度光柵，齒輪安裝偏心偏擺修正軟件技術； 2.結構緊湊，精度高； 3.閉環數控數字式多維測頭； 4.鑄鐵基座和特殊工藝的鋼導軌； 5.內裝式DDR力矩電機的高精度、高承載、高靈活主軸係統； 6.天美影视特殊方式的係統坐標建立校正功能。
|
||||||||||||||||||||||||||||||||||
| 儀器參數： | ||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
| 儀器測量功能及測量軟件： | ||||||||||||||||||||||||||||||||||
1、圓柱外齒輪測量誤差評值軟件 2、圓柱內齒輪測量誤差評值軟件： |
||||||||||||||||||||||||||||||||||
