摘要：圓弧圓柱蝸杆傳動在工業自動化發展中具有重要地位，為確保使用過程中的穩定性和可靠性，必須對蝸杆的精度進行檢測和分析，所以對圓弧圓柱蝸杆的各項誤差測量也是目前行業研究的重點與難點。根據國標要求，圓弧圓柱蝸杆測量項目主要包括齒廓、螺旋線和齒距三項，其中螺旋線與齒距測量相對簡單。本文重點討論圓弧圓柱蝸杆軸截麵齒廓的測量，基於圓弧圓柱蝸杆軸截麵齒廓成型原理，建立蝸杆軸截麵齒廓方程，在CNC齒輪測量中心上采用樣條插補運動實現對圓弧圓柱蝸杆軸截麵齒廓的測量，並對其采集誤差數據進行分離與補償，成功實現了對圓弧圓柱蝸杆軸截麵齒廓的測量，進一步提高了測量結果的準確度和精度。
關鍵字：圓弧圓柱蝸杆；CNC齒輪測量中心；齒廓測量；
0．引言
圓弧圓柱蝸杆是一種非直紋麵圓柱蝸杆，其齒麵一般為圓弧形凹麵。按照加工原理不同可分為圓環麵包絡圓柱蝸杆（ZC1）、圓環麵圓柱蝸杆（ZC2）和軸向圓弧齒圓柱蝸杆（ZC3）三種類型[1]。經過理論分析，實驗研究以及在工業上的使用證明，在相同條件下，與普通圓柱蝸杆相比，圓弧圓柱蝸杆具有承載能力大，齧合性能好，接觸麵積大，傳動效率高，結構緊湊，使用壽命長等優點，廣泛應用於冶金、機械和化工等行業的重載設備中，這種以線共扼為齧合特征的蝸杆傳動對製造和安裝誤差及熱處理變形等較為敏感，由於誤差的影響，齒麵容易發生邊緣接觸，常常導致蝸輪副的早期損傷和實效破壞[2]。因而對圓弧圓柱蝸杆的齒廓測量至關重要，要求在加工過程中對誤差進行控製，嚴格控製圓弧圓柱蝸杆的齒廓誤差，提高圓弧圓柱蝸杆的製造精度。
圓弧圓柱蝸杆測量是目前行業麵臨的一個新的技術問題。圓弧圓柱蝸杆測量主要包括齒廓，螺旋線以及齒距三個測量項目，一般螺旋線與齒距的測量相對簡單容易，針對齒廓測量，由於圓弧圓柱蝸杆加工原理的不同，其蝸杆軸截麵齒廓曲線也不同，既而蝸杆的軸截麵齒廓表達式也不同，較為複雜。為解決圓弧圓柱蝸杆的齒廓測量，哈爾濱天美影视測量儀器有限公司與北京工業大學精密工程研究所合作，共同研究圓弧圓柱蝸杆的軸截麵齒廓成型原理，建立圓弧圓柱蝸杆軸截麵齒廓測量的數學模型，進一步實現圓弧圓柱蝸杆軸截麵齒廓測量，由於圓弧圓柱蝸杆軸截麵齒廓為圓弧形凹廓，所以在測量過程中測球與齒廓接觸點的法矢不斷變化，存在測頭半徑補償問題。本文提出一種基於CNC齒輪測量中心圓弧圓柱蝸杆軸截麵齒廓的測量方案，並重點討論相應誤差處理方法及測頭補償方法。
1．圓弧圓柱蝸杆軸截麵齒廓方程建立
1.1圓環麵包絡圓柱蝸杆（ZC1）

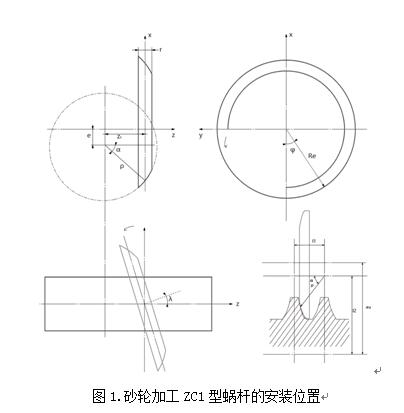

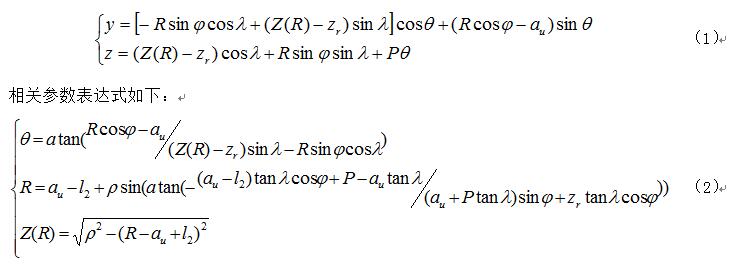

圓環麵包絡圓柱蝸杆齒麵是由圓環麵（軸截麵為圓弧的砂輪）包絡形成的，磨削時，蝸杆軸線與砂輪軸線的軸交角等於蝸杆分度圓柱導程角，該兩軸線的公垂線通過蝸杆某一位置（依實際情況，單麵砂輪為齒廓分度圓處，雙麵砂輪為蝸杆齒槽中點）[3~4]，砂輪表麵與蝸杆齒麵的瞬時接觸線是一條固定的空間曲線，由齒廓形成原理可知（如圖1所示），經過建立坐標方程推導出軸截麵齒廓方程為：
由表達式（2）可計算出相應參數
，進一步代入表達式（1）中可求解圓環麵包絡圓柱蝸杆（ZC1）的軸截麵齒廓坐標。
式中：y,z為軸截麵齒廓坐標；
分別為齒廓上點與加工砂輪接觸時，與加工砂輪軸線距離和回轉角；
為蝸杆導程角；
為相對初始位置蝸杆轉角；
為砂輪軸截麵圓弧圓心到蝸杆與砂輪中垂線的距離，對於單麵砂輪來說
,為砂輪分度圓點曲率半徑與砂輪軸線夾角，對於雙麵砂輪來說，
由砂輪寬度計算，公垂線在齒槽中點；
為加工時砂輪軸線與蝸杆軸線最短距離；
為砂輪對蝸杆軸線偏轉之前砂輪軸截麵圓心與蝸杆軸最短距離；
為螺旋參數；
為砂輪軸截麵圓弧曲率半徑。
1.2圓環麵圓柱蝸杆（ZC2）

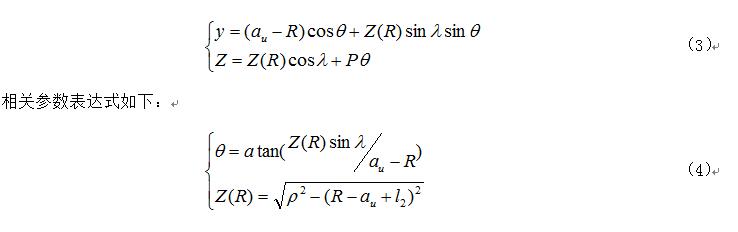

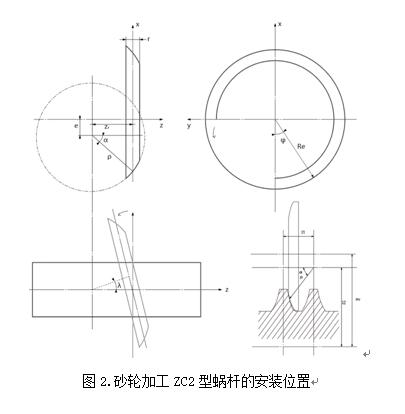

與圓環麵包絡圓柱蝸杆（ZC1）都是磨削蝸杆，隻是形成原理不同，安裝時，圓環麵圓柱蝸杆（ZC2）是通過調整砂輪與蝸杆軸交錯角，使兩軸公垂線通過砂輪齒廓的曲率中心，這就意味著砂輪與蝸杆的瞬時接觸線變為與砂輪軸截麵的圓弧重合的平麵曲線。由齒廓形成原理可知（如圖2所示），經過建立坐標方程推導出軸截麵齒廓方程為：
由表達式（4）可計算出相應參數
，進一步代入表達式（3）中可求解圓環麵圓柱蝸杆（ZC2）的軸截麵齒廓坐標。
式中：
為砂輪軸線與蝸杆軸線交錯角，由
求出；
其餘參數意義同圓環麵包絡圓柱蝸杆（ZC1）齒廓方程參數。
1.3軸向圓弧圓柱蝸杆（ZC3）

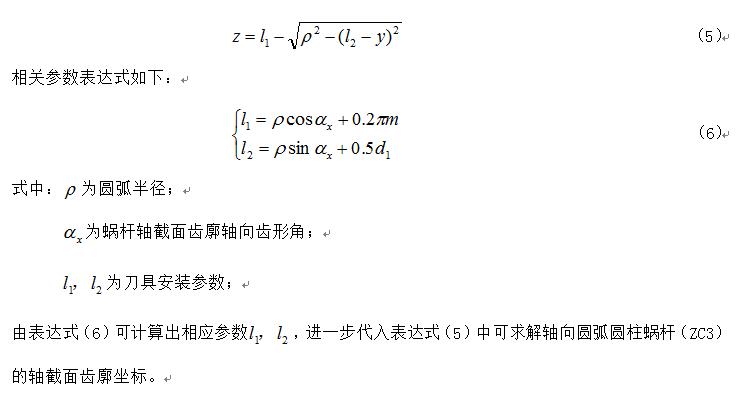

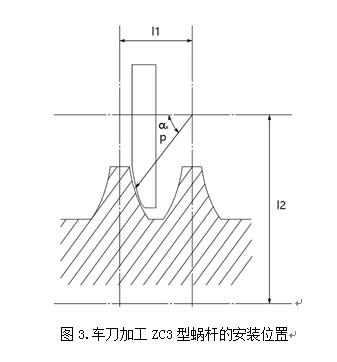

軸向圓弧圓柱蝸杆（ZC3）加工原理相對簡單，是由圓弧刃口的車刀車削而成，加工方式與阿基米德蝸杆類似，將車刀圓弧刃口置於蝸杆軸截麵做相對螺旋運動，故軸向圓弧圓柱蝸杆（ZC3）軸截麵齒廓為一段圓弧。由齒廓形成原理可知（如圖3所示），軸截麵齒廓方程較為簡單，以y軸經過軸截麵齒廓中點建立坐標方程推導出軸截麵齒廓方程為：
2.圓弧圓柱蝸杆軸截麵齒廓測量及誤差數據處理
2.1求解圓弧圓柱蝸杆軸截麵齒廓坐標規劃測量軌跡
基於齒輪測量中心，求解圓弧圓柱蝸杆軸截麵齒廓坐標

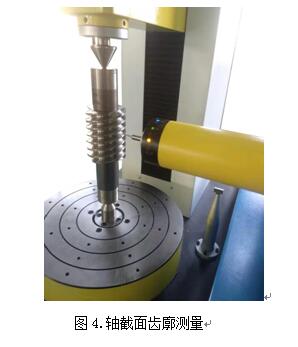

，控製儀器Y軸和Z軸聯動實現蝸杆軸截麵齒廓掃描測量，測頭的微變化量反映齒麵加工誤差，如圖4所示。鑒於圓環麵包絡圓柱蝸杆（ZC1）、圓環麵圓柱蝸杆（ZC2）軸截麵齒廓方程均為超越方程，其處理方式為根據變參數
離散得到一組足夠多的等間隔軸截麵齒廓坐標點
，軸向圓弧圓柱蝸杆（ZC3）可通過軸截麵齒廓方程直接獲取一組等間隔軸截麵齒廓坐標點
。如果使用球形測頭對這三種蝸杆的軸截麵齒廓進行測量，通過齒輪測量中心讀出的數據為測球中心的位置坐標，而不是測球球形表麵和工件實際接觸點的位置坐標，這樣獲取的坐標值與理論接觸點坐標計算比較，得到的結果會有一定的誤差。為了便於測量和得到正確的測量結果，應對被測點進行測球半徑補償。因此需要將求解的蝸杆軸截麵齒廓坐標點
轉換到與之對應的測球軌跡坐標點，這樣才能保證測球與工件接觸點與理論齒廓坐標點一致，避開了測球半徑導致接觸點變化給測量結果帶來的影響。即根據求解蝸杆軸截麵齒廓坐標點
，找到測球中心與對應接觸點的坐標之間的轉換關係，便可獲得測球測量軌跡的坐標。
問題的難點在於如何求取實際接觸點的法線方向，如果被測曲麵的形狀已知，且可以用一定形式的解析函數表示，那麽就可以用解析的方法求出曲麵每個點的法線方向，按照求得的法線方向確定與理論齒廓相接觸的對應測球球心軌跡坐標，但是圓弧圓柱蝸杆的軸截麵齒廓方程為超越方程，直接通過解析函數求出每個點的法線方向比較複雜。可以通過微平麵法求解測球與工件接觸點的法矢，進一步求得與理論軸截麵齒廓實際接觸點相對應的測球測量軌跡坐標
由於這三種蝸杆軸截麵齒廓均為複雜曲線，為實現實際測量軌跡接近理論曲線，通過上述軸截麵齒廓方程離散獲得一組足夠多的等間隔采樣點，當離散點的最大間隔均低於測量精度的0.1倍時，就可認為離散出的點列等效於理論齒廓。本文采用GTS係列運動控製器中的PVT運動模式，該運動模式能實現單次走1024個點位且運動平滑。實際運動過程中依據采樣點位置選取包括采樣點在內的略小於1024個的點，實現采樣點位置的準確測量。
2.2誤差數據處理
在齒輪測量中心上對圓弧圓柱蝸杆進行測量時，把被測工件實際幾何形狀的坐標測量值與計算機所計算的理論坐標值進行比較，得到被測工件測量的實際偏差。由於在測量過程中，受到控製精度和外部環境的影響，實際Y軸和Z軸存在運動誤差，影響測量結果的精度，所以需要進行運動誤差補償。
（1）誤差數據的獲取
按照上述規劃測量路徑對其軸截麵齒廓進行測量，測球與被測件實際接觸點就是理論齒廓坐標點，由於蝸杆存在加工誤差，在測量過程中，測頭在Z軸方向的變化量即為齒麵加工誤差。實際被測點如果和理論坐標點完全重合，測頭變化量為零，即齒麵誤差為零，但是由於齒麵存在加工誤差，測頭會有微變化量
，測球與工件實際接觸點假想在半徑無窮大的圓上，那麽測頭的變化量
等效於實際齒麵加工誤差，對於測微小變化（10μm以內）該等效過程產生的偏差可忽略。
（2）運動誤差補償
無運動補償齒廓測量曲線波動較為明顯，這是因為在測量過程中受到運動誤差的影響，測頭微變化量並不能真實反映實際齒麵誤差，所以需要進行運動誤差補償。即通過實時采集Y軸和Z軸數據，根據采集當前數據計算由於Y軸、Z軸運動誤差，帶來Z軸方向上的誤差分別為
，即蝸杆軸截麵實際齒廓誤差
為：
3.測量實驗

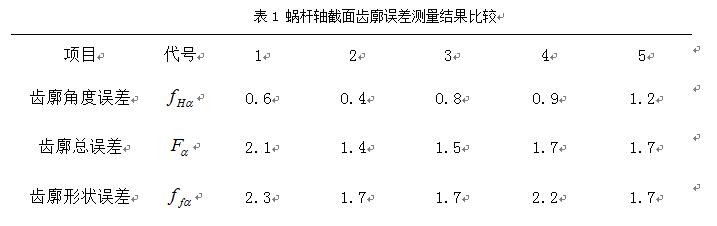

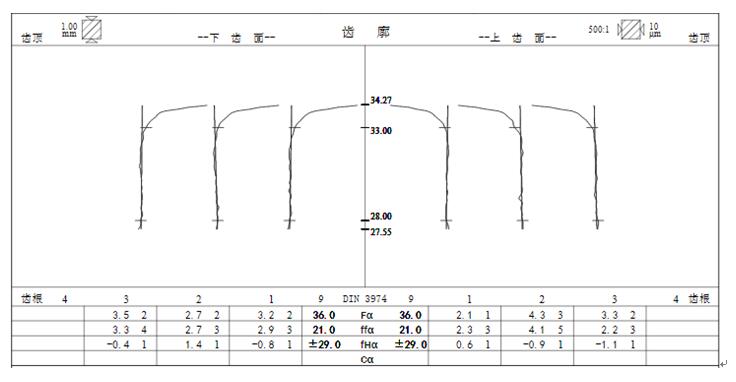

穩定性實驗是對同一ZC1型蝸杆的同一齒廓（以第一齒右齒麵為例）進行多次（5次）測量，將結果進行比對。結果如表1。
由表1中測量結果可以得出ZC1型蝸杆軸截麵齒廓測量方法可行，同理可測ZC2型和ZC3型蝸杆，可以實現三種形式蝸杆軸截麵齒廓的測量，並且測量結果穩定，精度和準確度很高。
4.總結
本文提出了一種圓弧圓柱蝸杆軸截麵齒廓測量方法及誤差處理方法，成功實現了圓弧圓柱蝸杆軸截麵齒廓的測量，並進一步提高了圓弧圓柱蝸杆軸截麵齒廓測量的準確度和精度。通過測量結果對蝸杆軸截麵齒廓誤差進行分析，並由此調整加工時蝸杆的安裝位置和加工圓弧圓柱蝸杆的加工參數，提高圓弧圓柱蝸杆的加工精度。經過實際測試表明，該測量方法正確可行，測量結果穩定、準確。
參考文獻：
[1]石照耀，葉勇，丁毅，張勇，薑誌強.圓弧圓柱蝸杆的齒廓測量與參數反求[J].工具技術,1999(01):33-36.
[2]石萬凱，秦大同，田川寶.提高ZC1蝸杆製造精度的研究[J].重慶大學學報(自然科學版),1998(05):63-69.
[3]嚴以銳.圓弧齒圓柱蝸杆齒形的測量[J].機械工人.冷加工,1991(11):41-42.
[4]封增祺.圓弧圓柱蝸杆齒形計算[J].機械,1989(06):14-15.
